電子回路設計から、プリント基板設計、部品実装までのサービスをシームレスにご提供いたします。
昭和３５年より基板事業を展開しております。基板製造と実装工程を熟知したプリント基板設計者が、先進のＣＡＤシステムと融合して高品質なプリント配線基板を設計致します。トータルデザインハウスとして、幅広い分野の企画・設計から製造までを提供させて頂いております。
電子回路設計、LSI設計、FPGA設計（VHDL, Verilog-HDL）から高密度・多層プリント基板の設計、部品実装までを手掛けております。また、お客様の開発業務をトータルでサポートする体制にも務めております。どうぞご相談ください。
LVDS配線、DDR4 メモリ配線、超高速インピーダンスコントロール配線、ノイズ対策、特殊仕様、単納期、小ロットなど、基板のことならなんでもご相談ください。

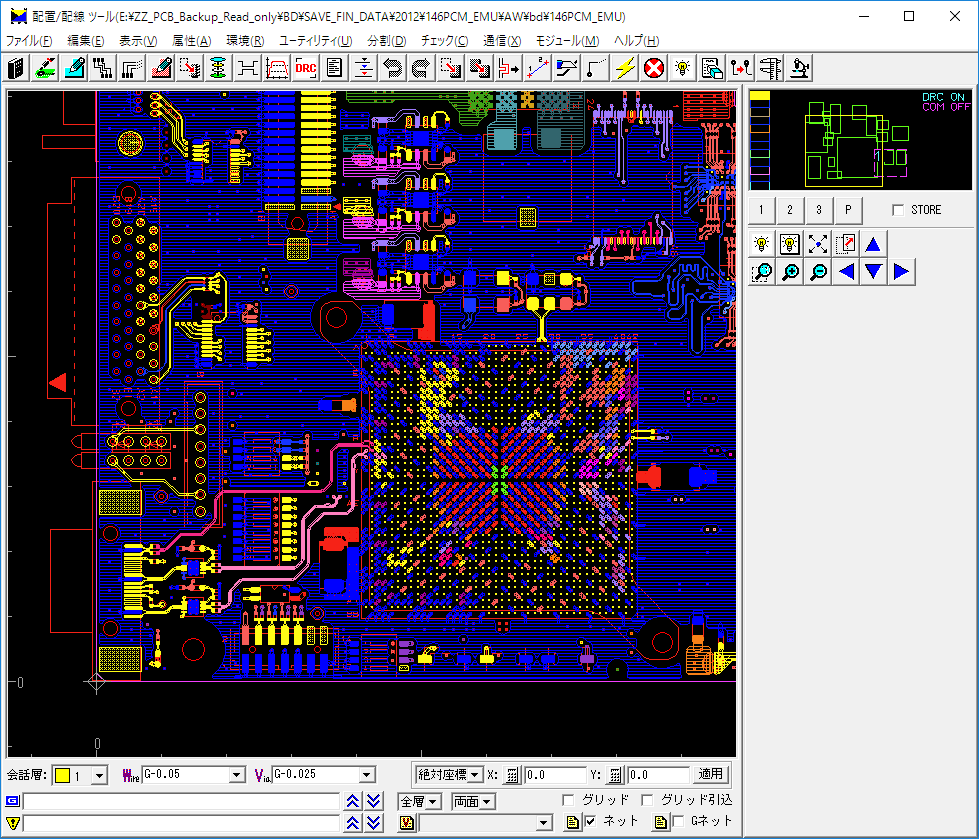

●プリント基板設計（CAD: 図研 Board Designer, Design Force,
NEC DEMITASNX）

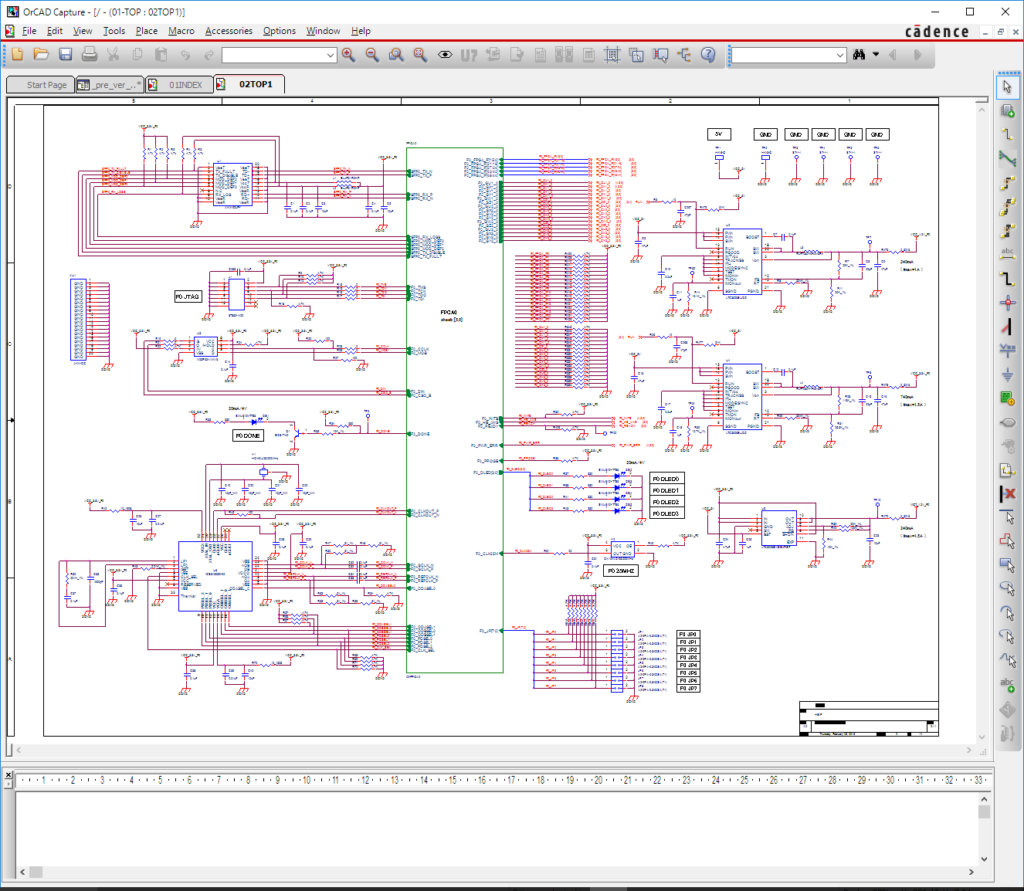

●電子回路設計（CAD: Cadence OrCAD Capture）

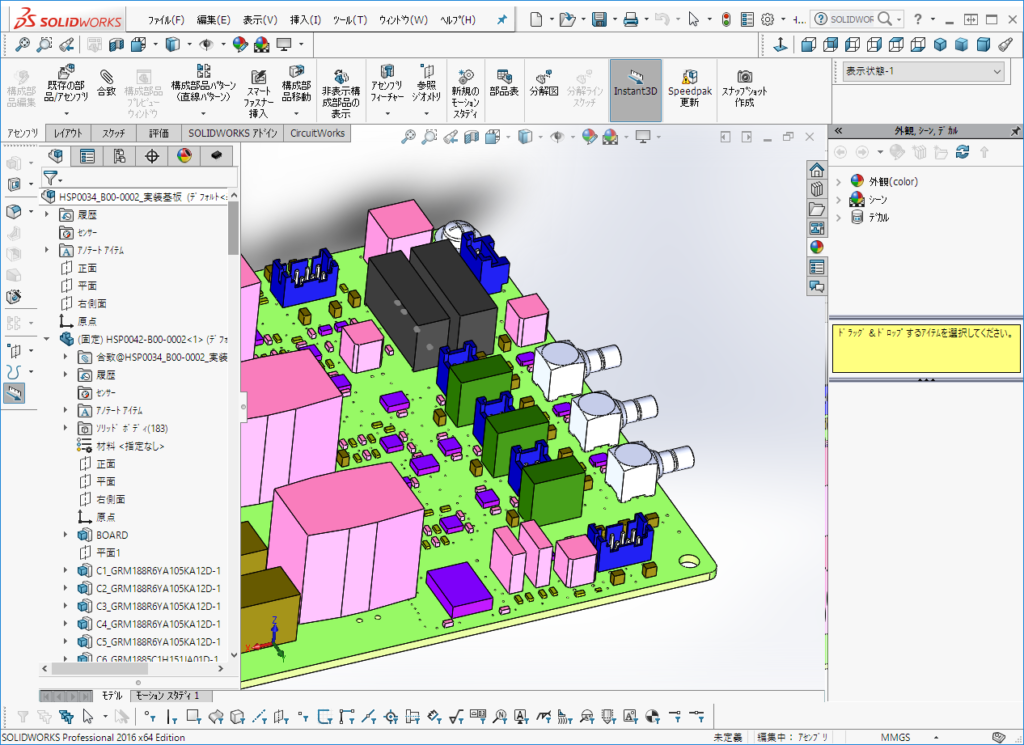

●筐体設計（CAD: Solid Works）
